显示模版坐标系

显示坐标系

排钻设置

板件超长

显示纹路

自动修改纹路

修改关联差集实体柜名和房名

允许符合实体进行重叠检查

基础板件绘制结束后自动关闭对话框

显示封边

高级设置

---

图标：

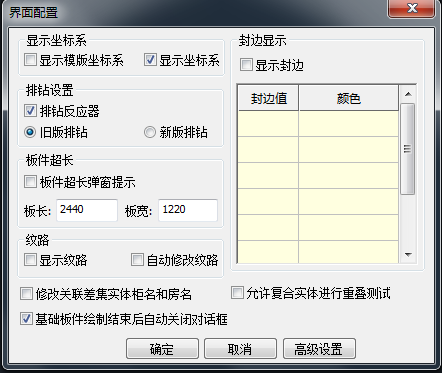

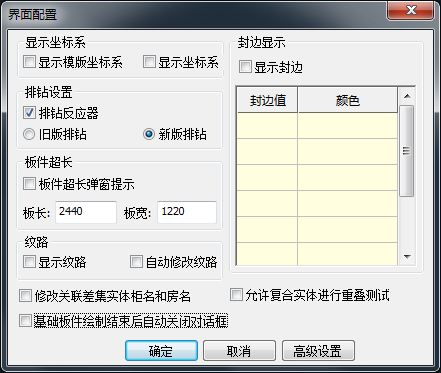

属性界面：

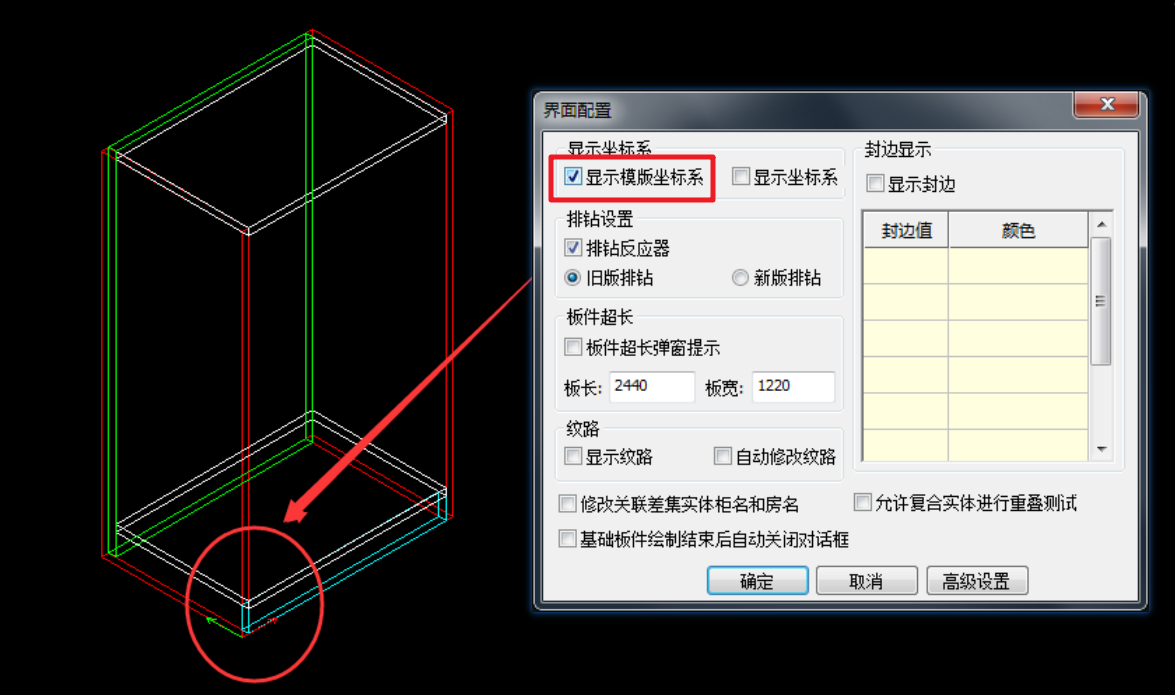

显示模板坐标系：为用户创建模板时，所设定的插入基点。勾选之后，会显示改模板的坐标系；

显示坐标系：显示板件所有的

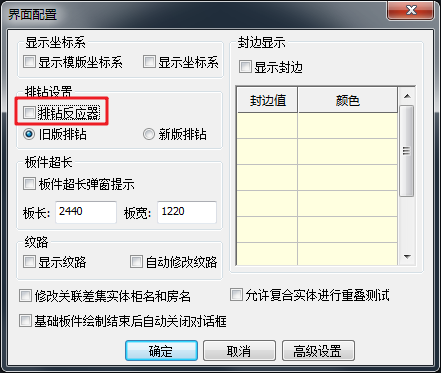

排钻设置：开启排钻反应后，绘制的板件会自动根据板件的碰撞面以及排钻的参数，自动绘制排钻；

特殊说明

• 不勾选排钻反应器，柜体的绘制、移动或者变化时，排钻不会随着改变；

• 不勾选排钻反应器，排钻反应器不等于关闭排钻；

• 勾选排钻反应器，柜体的绘制、移动或者变化时，排钻会随着改变；

不勾选排钻反应器的情况如下图

图2：重新调入一个模板或者重新绘制的板件不会自动排钻；

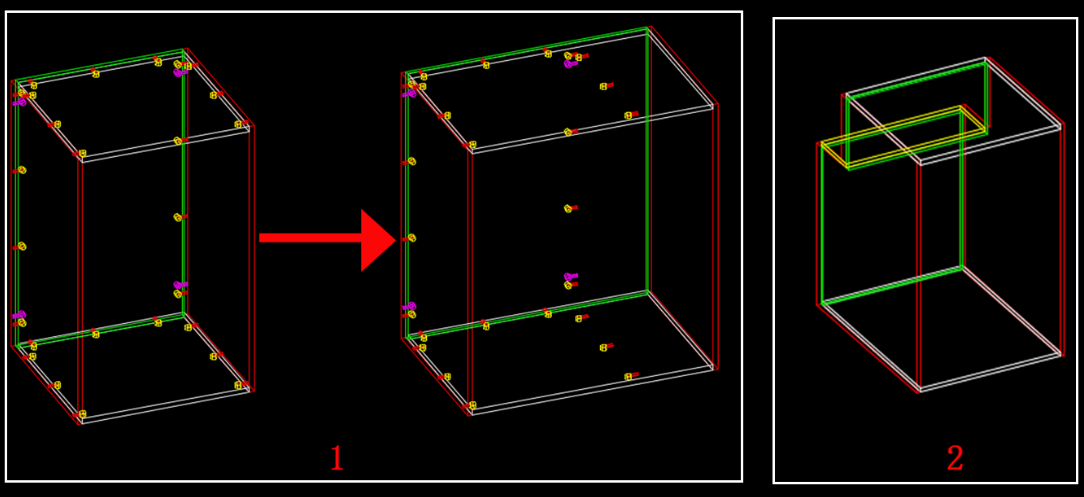

勾选排钻反应器

图1：改变柜体大小时，排钻会触发重排，跟着变化；

图2：重新调入一个模板或者重新绘制的板件会自动进行排钻；

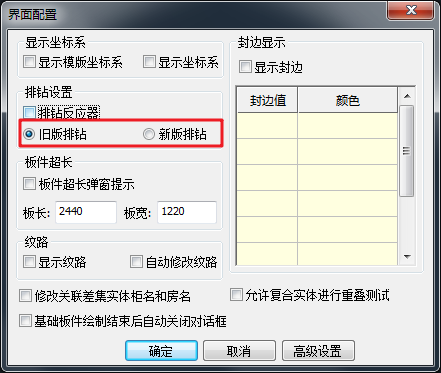

排钻设置中，有两个选项：【旧版排钻】和【新版排钻】

• 旧版排钻：在版本初期使用的排钻的界面，即右边浮动窗口的排钻界面；称之为旧版排钻

• 新版排钻：排钻功能进一步优化更新，排钻界面以命令呼出窗体显示，排钻规则做了进一步的优化，满足更多客户的要求；称之为新版排钻

勾选排钻反应器，选择旧版排钻

排钻的时候，板件的排钻规，则根据右边浮动窗口中的排钻界面的设置进行排钻；

勾选排钻反应器，选择新版排钻；排钻的时候，板件的排钻规，则根据新版排钻界面的设置进行排钻；

点击排钻工具栏中的新版排钻图标

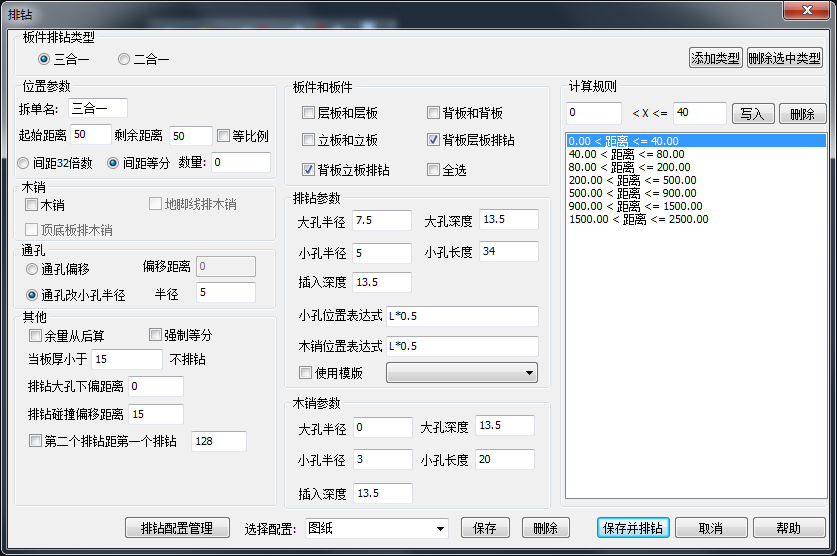

则呼出新版排钻界面

注意事项一：界面设置完毕后，需要对板件进行重排【快捷命令"PZ"；】

注意事项二：使用过程中，从旧版排钻设置切换到新版排钻设置的时候，需要对板件的排钻信息重新定义；

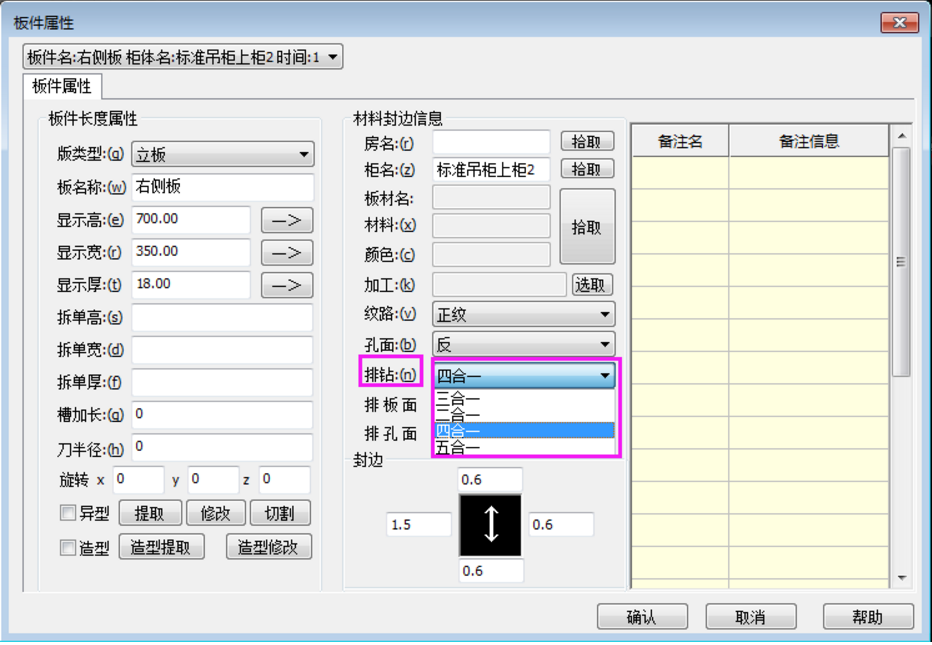

单块板件排钻类型修改：双击板件》排钻》选择排钻类型；具体参照文档：材料封边信息

批量修改板件排钻类型：

点击批量修改板件属性功能图标》勾选排钻》选择排钻类型》点击修改，选择需要修改排钻类型的板件

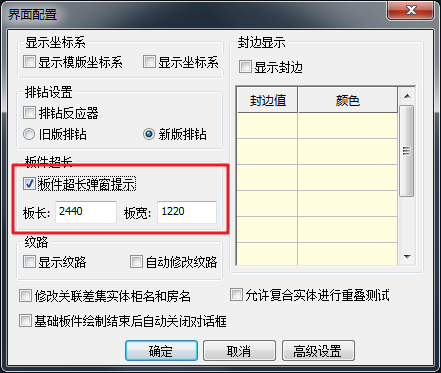

板件超长弹窗提示

• 板长：设定板件的长度，超出设置设定值范围，则超长；

• 板宽：设定板件的宽度，超出设置设定值范围，则超长；

• 勾选板件超长弹窗提示；绘图界面绘制图形时，超出板长或者板宽的设定值范围，绘图界面弹窗提示超长；

• 不勾选板件超长弹窗提示；绘图界面绘制图形时，超出板长或者板宽的设定值范围，绘图界面没有提示；

当板件超长时，会弹出检测到板件超长提示窗口

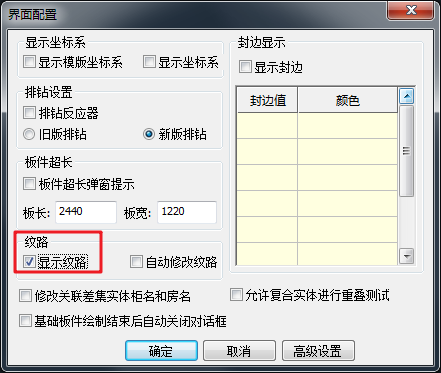

显示纹路：

• 勾选显示纹路：板件全部显示纹路

• 不勾选显示纹路：板件不显示纹路

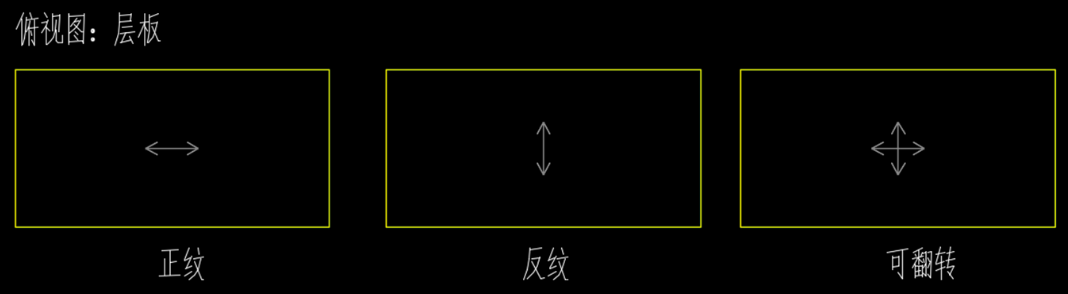

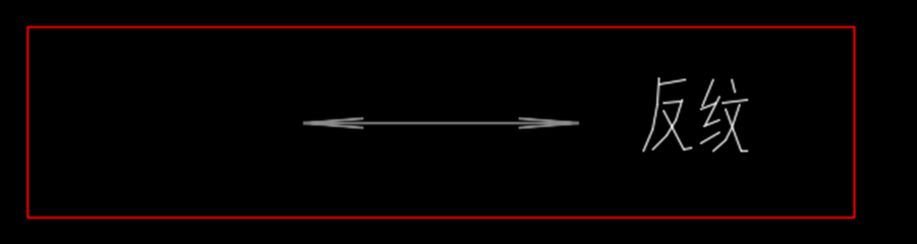

纹路显示的表现形式（以层板为例）

自动修改纹路：板件在某个纹路的状态下超长，开启此功能，系统会自动将更改板件的纹路的状态，使板件不超长；

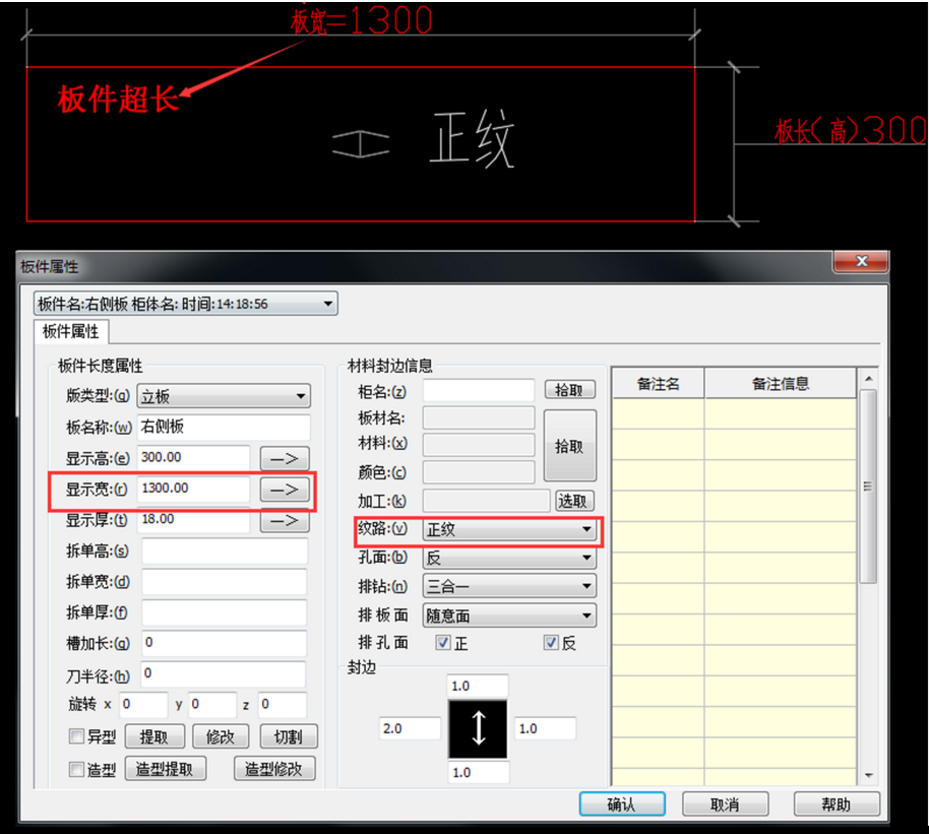

不勾选自动修改纹路：假设板宽为1220的情况下，修改板件时会提示超长板件：

勾选自动修改纹路：修改或者双击正纹超长的那块板件，系统会自动修改纹路，如下，原先为正纹的超长板件会自动修改纹路为反纹，使板件不再超长；

修改关联差集实体名和房名

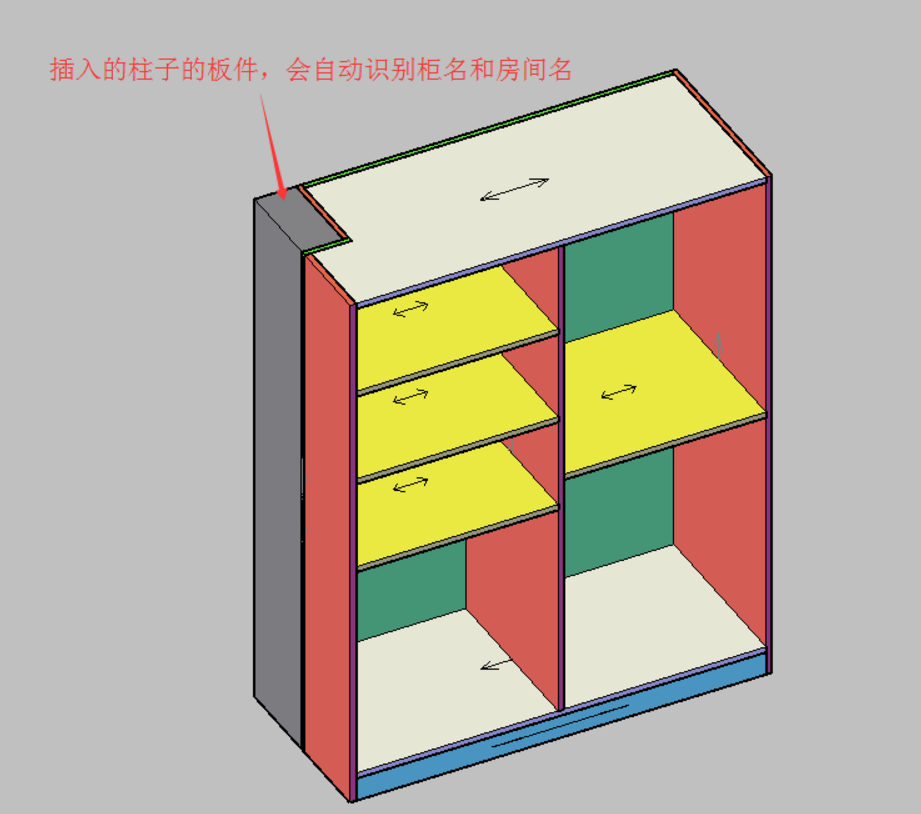

勾选修改关联差集实体名和房名:插入的柱子，或自动识别柜名和房间名；

显示封边：绘图界面中的板件会根据封边显示中的参数设置来显示封边的颜色；

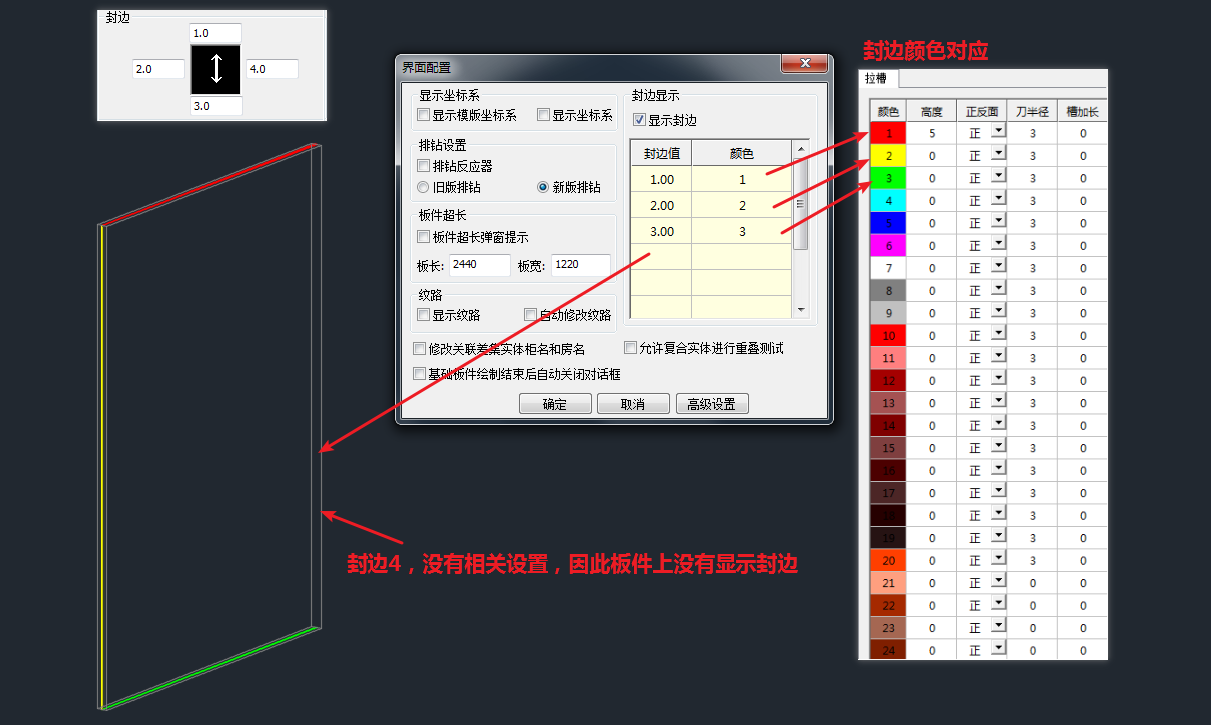

如下：左图为板件的封边值，以及显示；右图为封边显示的设置以及封边颜色的设置；

开启显示封边：柜体都会显示封边值，方便用户进行封边检查

允许符合实体进行重叠检查

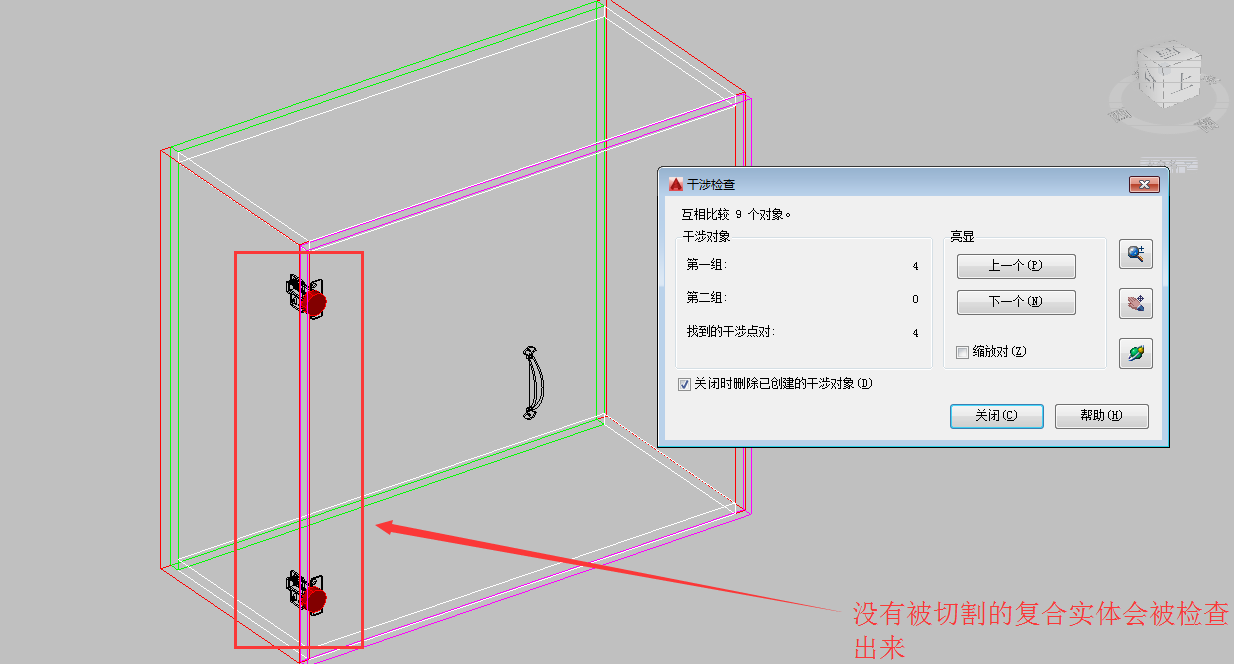

勾选允许符合实体进行重叠检查：方便用户检查实体是否切割成功；

注：当你勾选或者去除勾选允许符合实体进行重叠检查的功能时，在当前图纸并不会马上生效，需要重新打开图纸，才可使选项生效；

基础板件绘制结束后自动关闭对话框

• 基础板件指的是：  层板、立板、夹背板、收口条；

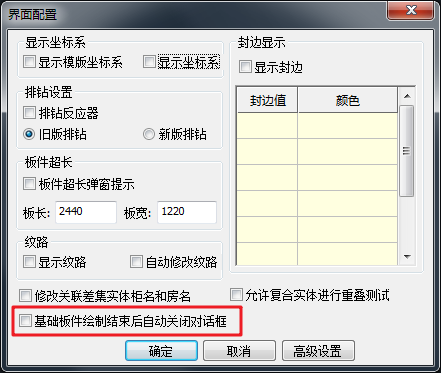

勾选【基础板件绘制结束后自动关闭对话框】

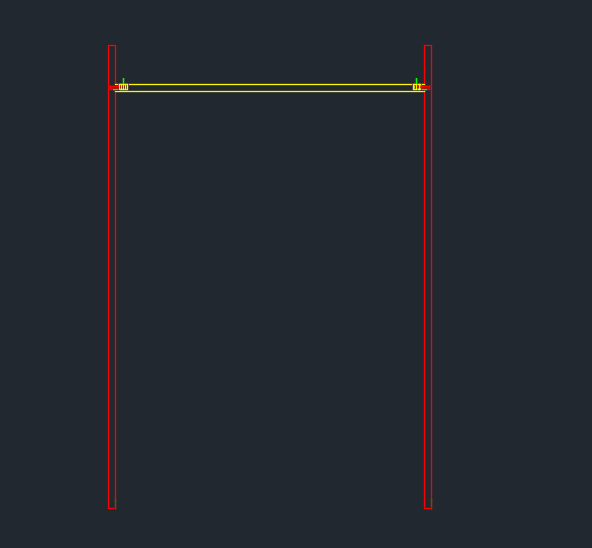

绘制结束之后，界面自动关闭

不勾选【基础板件绘制结束后自动关闭对话框】

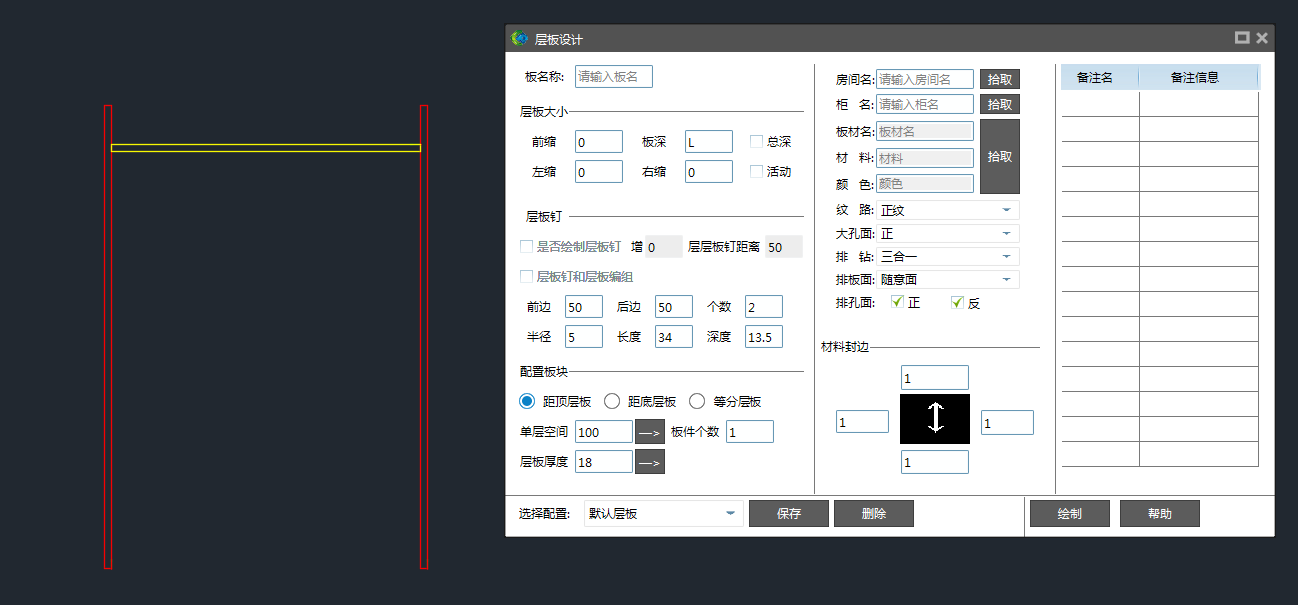

绘制结束之后，界面不会自动关闭

判断板件的正反面几种方式

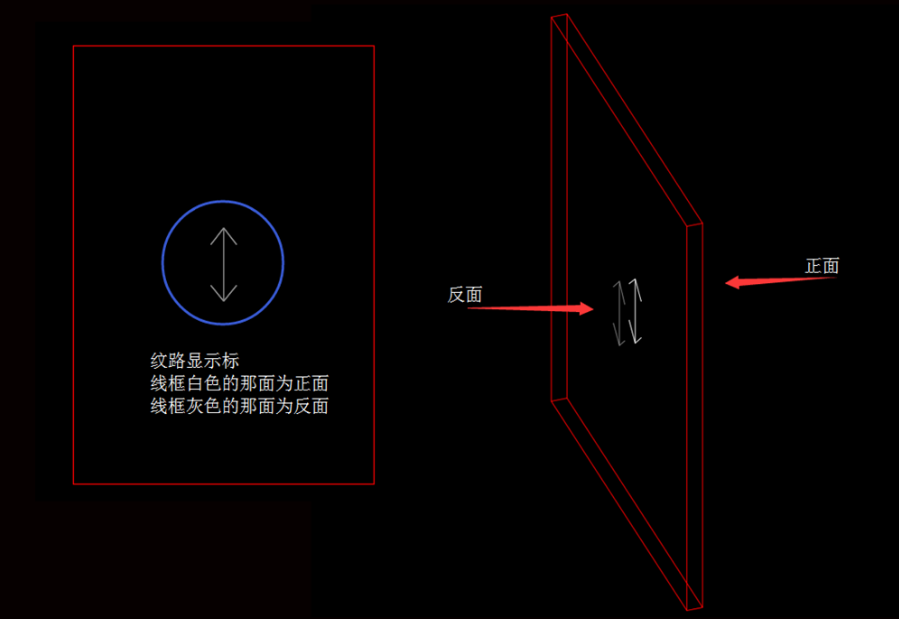

• 根据纹路判断板件的正反面

如图示：白色线标为板件正面，灰色线标为板件反面

• 根据坐标系判断板件的正反面

坐标所在的那一面为正面，另一面则为反面

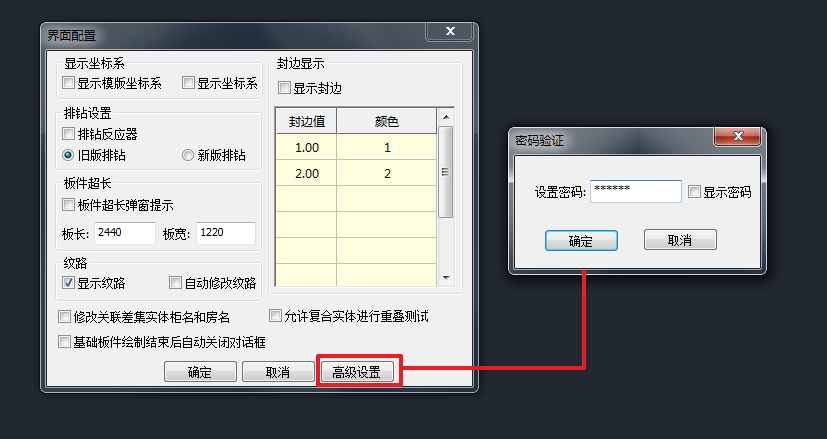

高级设置：主要针对新版排钻界面做出的一个加密设置；

密码设置

设置密码后，点击确定

弹出访问限制界面，勾选排钻是否设置密码，点击确定后，加密成功；

加密只针对新版新版排钻界面，点击新版排钻图标，会提示请输入密码

输入密码后才可以访问新版排钻的界面

取消密码设置

点击高级设置按钮，提示密码验证，输入密码后，点击确定

弹出访问限制界面，去除勾选排钻是否设置密码，点击确定后，取消密码设置成功；

点击新版排钻图标，直接呼出新版排钻界面
